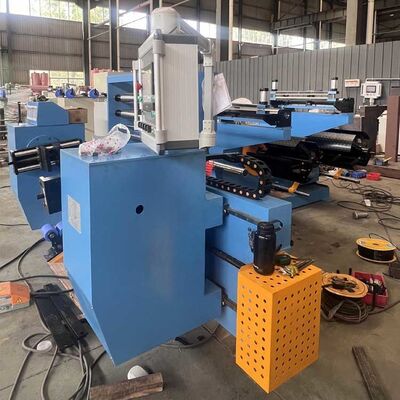

BRJ600-2-2 Двойная фольга декойлер реактор Медная фольга обмотка
BRJ600-2-2 Реакторная намотка на фольгу
BRJ600-2-2 Файловая обмотка - это профессиональное решение для тяжелой нагрузки, специально разработанное для высокоточного производства реакторной фольги.Машина для намотки фольги поддерживает как намотку меди, так и алюминиевой фольги, с двойной структурой декоиллера, позволяющей однослойную и двухслойную обмотку фольги в одной машине.Это оборудование напрямую обмотывает проводники фольги на зажатые железные ядра, поставляя компактные, аккуратные и высококонсистентные катушки реактора для производителей электроэнергии.БРЖ600-2-2 намотка фольги реализует параметры настройки, стабильное регулирование напряжения и плавная работа намотки.машина для намотки фольги обеспечивает точное выравнивание, надежное качество сварки и равномерные слои обмотки, значительно повышая эффективность производства и уровень квалификации катушек.
Ключевые характеристики и технические преимущества
- Дизайн двойной фольги: Поддерживает одно- или двухслойную обмотку как для меди, так и для алюминиевой фольги, значительно повышая гибкость производства и производительность.
- Намотка напрямую на ядро: Структура с двойным зажимом твердо фиксирует железное ядро, позволяя напрямую обмотать фольгу на сердце для достижения более плотной структуры катушки и более высокой точности измерений.
- Система двойного сервопривода: обеспечивает стабильный крутящий момент и бесступенчатое регулирование скорости, обеспечивая постоянное натяжение обмотки и равномерные слои катушек без деформации.
- Интеллектуальный ПЛК + 10-дюймовый HMI Control: Простая регулировка параметров, автоматическая работа и мониторинг данных запуска в режиме реального времени, сокращение ошибок ручной работы.
- Интегрированная сварная установка TIG: обеспечивает гладкое, твердое и свободное от окисления сцепление фольги, обеспечивая отличную электрическую проводимость и долгосрочную стабильность катушек реактора.
- Фотоэлектрическая коррекция края с точностью: обнаружение отклонений в реальном времени и автоматическая калибровка эффективно предотвращают смещение фольги, морщины и неправильное выравнивание краев, гарантируя высококачественные результаты обмотки.
Применение
Идеально подходит для массового производства реакторов сухого типа и различных низковольтных компонентов большого тока, широко используемых в отраслях электропередачи, новой энергетики и электрооборудования.
Технические спецификации
| Параметр |
Подробности спецификации |
| Модель |
BRJ600-2-2 |
| Диапазон ширины фольги |
200 мм 600 мм |
| Материал проводника |
Медь (Cu) или алюминий (Al) |
| Толщина медной фольги |
0.2 мм 2.0 мм |
| Толщина алюминиевой фольги |
00,3 мм 3,0 мм |
| Максимальный внешний диаметр готовой катушки (OD) |
Ø800 мм |
| Максимальная масса готовой катушки |
1,000 кг |
| Количество фольги |
2 шт. |
| Протяженность декоиллера фольги / диапазон расширения |
650 мм / Ø480 мм ?? 520 мм |
| Идентификатор материала фольги / Макс. |
500 мм / 1000 мм |
| Изоляционный декоиллер Qty / ширина |
2 шт. / 650 мм (Пневматическое действие) |
| Мощность наворота двигателя |
11 кВт |
| Максимальная скорость обмотки |
26 оборотов в минуту |
| Система сварки |
Интегрированная сварка TIG |
| Система управления и пользовательский интерфейс |
Управление ПЛК с 10-дюймовым сенсорным экраном |
| Диапазон подсчета |
0 ¢ 9999,9 поворотов |
Пожалуйста, обратите внимание: указанные выше спецификации являются нашими типичными стандартными конфигурациями.
Зачем выбирать BRJ600-2-2 для производства реакторов?
BRJ600-2-2машина для намотки фольгиС помощью комбинированной обработки двойной фольги с автоматической фотоэлектрической системой выравнивания краев,машина для намотки фольги значительно сокращает отходы материала и минимизирует время простояНезависимо от того, производите ли вы распределительные трансформаторы, реакторы, или тяжелые электрические катушки, этот вид намотки фольги обеспечивает скорость, точность,и надежность, необходимые для сохранения конкурентоспособности на мировом рынке.
Вы ищете решение для обмотки фольги на заказ?Свяжитесь с нашей инженерной командой сегодня для технической поддержки и прямой фабричной цены.
