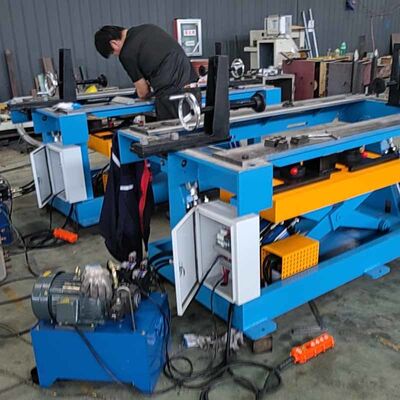

ZPT-3T Гидравлическая аморфная трансформаторная платформа с 90° вращающейся сборкой
Обзор продукции
Гидравлически управляемая аморфная платформа ZPT-3T - это профессиональная индивидуальная рабочая станция, специально разработанная для производства трансформаторов из аморфных сплавов.В отличие от обычных сборных столов на рынке, это оборудование полностью оптимизировано для уникального процесса сборки аморфных рамок, поддерживая серийное производство аморфных трансформаторов масляного и сухого типа.При фактическом производстве рабочие могут размещать предварительно закрученные катушки на гидравлической подъемной платформе и точно регулировать горизонтальную ось.обертывание катушек, установка изолятора и зажимание ядра поэтапно.эффективно решать проблемы громоздкой эксплуатацииЭто значительно стандартизирует производственные процедуры и улучшает общую консистенцию сборки аморфных трансформаторов.
Ключевые характеристики и технические преимущества
-
Профессионал по сборке аморфных трансформаторовСпециально сконструированная для характеристик аморфных сплавных ядер, платформа идеально соответствует логике сборки многокадровых аморфных ядер.Он универсально совместим с маслопогруженными и сухими трансформаторами., охватывающие основные спецификации аморфных трансформаторов от 30 кВА до 2000 кВА, с чрезвычайно высокой отраслевой актуальностью.
-
Точное гидравлическое подъемное устройство и стабильная эксплуатацияОборудование, оснащенное двигателем мощностью 2,2 кВт и стандартной гидравлической системой с рабочим давлением 21 МПа, обеспечивает стабильную подъемную мощность.С эффективным ходом 300 мм и равномерной скоростью подъема 40 мм/с, обеспечивает плавное и без колебаний регулирование высоты, избегая смещения или царапины ядра во время работы.
-
Гибкое регулирование высоты и углаСтандартная рабочая высота составляет 850 мм, которая может быть динамически регулирована в соответствии с требованиями сборки.платформа позволяет гибко переключать горизонтальные и вертикальные углы сборки, помогая работникам выполнять работу по вставке и упаковке ядра в наиболее экономичной позе.
-
Тяжелая нагрузка и адаптация к большим размерамПри номинальной грузоподъемности 3000 кг стол стабильно выдерживает тяжелые аморфные сборки ядра без деформации.360 700 мм (ширина) и 400 900 мм (высота), удовлетворяя разнообразные потребности в настройке производства.
-
Устойчивая конструкцияПринимая высокоточную линейную передачу и интегрированную гидравлическую станцию, вся машина работает с низким трением и высокой точностью позиционирования.с твердой и стабильной конструкцией корпуса, подходящий для длительной непрерывной эксплуатации промышленной мастерской.
Полные технические параметры
Ниже приведены стандартные технические характеристики платформы сборки аморфных трансформаторов ZPT-3T.Все размерные и функциональные параметры могут быть настроены в соответствии с условиями производства на месте клиента и стандартами продукта трансформатора.
|
Технический пункт
|
Данные спецификации
|
|
Модель машины
|
ZPT-3T Аморфная платформа для сборки и складирования ядер
|
|
Стандартная рабочая высота
|
850 мм
|
|
Применимый размер заготовки (L × W × H)
|
7001600 мм × 360700 мм × 400900 мм
|
|
Номинальная грузоподъемность
|
3000 кг
|
|
Удар подъемной платформы
|
300 мм
|
|
Скорость подъема
|
40 мм/с
|
|
Общая сопоставимая мощность
|
2.2КВт
|
|
Общая масса машины
|
1500 кг
|
|
Применимая мощность трансформатора
|
30 КВА 2000 КВА
|
|
Максимальный угол вращения
|
90°
|
|
Номинальное гидравлическое рабочее давление
|
21 МПа
|
|
Конфигурация ядра
|
Гидравлическая станция + линейный гид + система управления
|
|
Служба настройки
|
Полностью настраиваемый для размера и функции
|
Структурный состав
Монтажная платформа ZPT-3T использует интегрированную промышленную модульную конструкцию, причем каждый основной компонент оптимизирован для аморфных сценариев сборки ядра:
-
Укрепленная основная рама: высокопрочная сварная стальная конструкция, антивибрация и антидеформация, обеспечивающая долгосрочную стабильность при тяжелом грузе.
-
Система гидравлической станции полного набора: обеспечивает стабильную подъемную силу и регулируемое давление, обеспечивая плавный и управляемый гидравлический привод.
-
Механизм точного линейного руководства: Обеспечивает точное позиционирование подъема, равномерное напряжение и постоянную точность работы.
-
Гуманизированная панель управления: Простая и интуитивно понятная логика работы, удобная для регулирования высоты и переключения угла во время непрерывной сборки.
Промышленность применения
Эта гидравлическая платформа для сборки аморфных трансформаторов.Он широко используется в профессиональных производственных и перерабатывающих сценариях, таких как производство аморфных трансформаторов, заводы электроэнергетического оборудования, новые энергетические электрораспределительные вспомогательные установки и высокоэффективное энергосберегающее производство трансформаторов.Необходимо специальное оборудование для улучшения производительности аморфных трансформаторов и эффективности сборки.
Частые вопросы
Вопрос 1: Для каких типов трансформаторов эта платформа подходит?A: специально разработан для трансформаторов из аморфных сплавов, полностью адаптированных к аморфным трансформаторам масляного и сухого типа с диапазоном мощности от 30 кВА до 2000 кВА,охватывающий большинство основных моделей рынка.
Вопрос 2: Стабилен ли гидравлический процесс подъема при сборке с тяжелым грузом?С стандартным гидравлическим давлением 21 МПа и линейным вспомогательным расположением руководства процесс подъема и вращения стабилен и равномерен, эффективно избегая колебаний ядра,вывих и повреждение поверхности во время сборки.
Q3: Может ли оборудование регулироваться в соответствии с индивидуальными размерами деталей?Ответ: мы поддерживаем персонализированные нестандартные настройки.грузоподъемность и структурные параметры в соответствии с фактическими характеристиками трансформатора и планировкой производственной линии.
Расследование и сотрудничество
Если вы ищете профессиональный, стабильный и высокоэффективныйгидравлическая аморфная трансформаторная платформа для складирования и сборки ядраМы предоставляем прямую продажу на заводе, единую техническую настройку и полную гарантию послепродажного обслуживания.Свяжитесь с нами сегодня, чтобы получить последние заводской котировки и профессионального оборудования решения!
