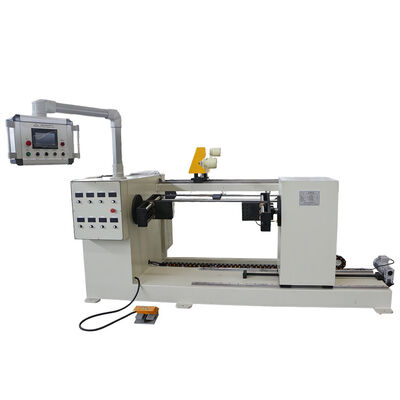

Программируемая автоматическая 1000 мм ширина обмотка реактор катушка обмотка машина ZPX1000
1. Обзор продукции
Программируемая автоматическая машина намотки реакторной катушки ZPX1000 представляет собой высокоточное промышленное оборудование для намотки, предназначенное для производства реакторной катушки большой ширины.Принятие двухмоторной синхронной конструкции привода и технологии управления сервопроводом, этот вид катушки решает проблемы неравномерного крутящего момента, дислокации провода и нестабильного старта-стопа, существующих в традиционном одноприводном катужном оборудовании.Поддерживая полную обработку медных и алюминиевых проводов (круглых и плоских типов), машина для обмотки катушек оснащена зрелой программируемой системой PLC и красочным сенсорным экраном HMI.Он реализует полностью автоматический, бесступенчатый режим намотки с регулируемой скоростью, отличающийся мягким стартом, плавной работой и сильной тягой, с чрезвычайно высокой точностью намотки и стабильными механическими характеристиками,машина для намотки катушек является предпочтительным автоматизированным оборудованием для стандартизированного серийного производства катушек силовых реакторов и других аналогичных продуктов.
2. Основные преимущества продукта и ключевые особенности
В отличие от обычных намотных устройств, реакторная катушка ZPX1000 использует модернизированный синхронный привод с двойным винтом и сервопроходную систему, с выдающимися преимуществами в точности,устойчивость и работоспособность:
-
Двухмоторный синхронный привод и сбалансированный крутящий момент: Два независимых привода синхронно управляют двойными винтами, обеспечивая абсолютно постоянный крутящий момент с обеих сторон шпинда.Он эффективно предотвращает потрясение ядра и отклонение обмотка во время работы с высокой нагрузкой.
-
Управление сервопроводом для стабильного старта-стопа: Механизм пересечения провода приводится высокоточным сервомотором, обеспечивающим ультрагладое ускорение и замедление.возникает перекрытие или вывих при частом запуске и остановке, значительно улучшая качество формирования катушек.
-
Широкая совместимость для круглых и плоских проводов: Гибкая адаптация к нескольким спецификациям проводящих проводов. Он поддерживает круглую проволоку длиной 0,3×5,0 мм и плоскую медь/алюминиевую проволоку длиной максимум 5×12 мм, что удовлетворяет различным требованиям к производству катушек реактора.
-
Структура высокой надежности и высокой производительности: Оптимизированная механическая рама с максимальной грузоподъемностью 1000 кг, совмещенная с мощным двигателем мощностью 4,4 кВт.подходящий для промышленного непрерывного производства.
-
Удобная эксплуатация: Оборудованная красочным интуитивно понятным сенсорным экраном, вся машина имеет простую настройку параметров, визуальную работу и низкий порог обучения для операторов.
-
Гарантия послепродажного обслуживания: поставляется со стандартной годовой гарантией на полную машину, обеспечивающей надежную техническую поддержку и послепродажное обслуживание для глобальных промышленных пользователей.
3. Полные технические параметры
Все параметры автоматической намотки катушек реактора ZPX1000 принимают промышленную стандартную конфигурацию, поддерживающую индивидуальную настройку в соответствии с требованиями производства заказчика:
|
Спецификация
|
Технические данные
|
|
Модель оборудования
|
ZPX1000
|
|
Максимальная ширина обмотки
|
1000 мм
|
|
Применимый материал проволоки
|
Медные провода, алюминиевые провода
|
|
Диаметр круглой проволоки
|
Φ0,3 мм ~ Φ5,0 мм
|
|
Максимальный размер плоской проволоки
|
5 мм × 12 мм
|
|
Высота центра
|
900 мм
|
|
Длина вала
|
1300 мм
|
|
Максимальный внешний диаметр готовой катушки
|
800 мм
|
|
Максимальная грузоподъемность
|
1000 кг
|
|
Мощность основного двигателя
|
4.4КВт
|
|
Диапазон скорости намотки
|
0 ≈ 160 оборотов в минуту
|
|
Режим регулирования скорости
|
Регулирование безступенчатой скорости с переменной частотой
|
|
Минимальная ширина распространения
|
00,01 мм
|
|
Режим подсчета
|
Пятизначный высокоточный подсчет
|
|
Максимальное предварительное настроение вращения обмотки
|
9999.9 Повороты
|
|
Система управления
|
ПЛК программируемое управление + цветной сенсорный экран HMI
|
|
Гарантийный период
|
1 год
|
4Принцип работы
Устройство ZPX1000 использует двойной шпиндель с синхронным приводом и сервосвязыванием.и двойные двигатели приводят к крутящемуся синхронно, чтобы обеспечить сбалансированный выход крутящего моментаСистема сервопровода точно контролирует траекторию питания провода и ширину расширения, соответствуя скорости вращения шпинда в режиме реального времени.Операторы устанавливают повороты, наклоны и другие параметры с помощью сенсорного экрана ПЛК. Система автоматически выполняет полный процесс обмотки, реализуя мягкий старт, стабильную работу и точную остановку.Весь процесс избегает ошибок ручной работы, обеспечивая плоское устройство провода, компактную структуру катушки и стабильную электрическую производительность готовых катушек реактора.
5. Сценарии применения
Эта программируемая машина для намотки катушек профессионально применяется для массового производства и обработки различных средних и больших реакторных катушек, широко используемых в производстве электрооборудования,производство электроэнергии из новых источников энергииПодходит для фильтрующих реакторов, реакторов компенсации мощности,Инверторные реакторы и различные индивидуальные индукционные катушки большой ширины, став стандартным вспомогательным оборудованием для средних и высокопроизводительных предприятий электротехники.
6. Часто задаваемые вопросы
Вопрос 1: Может ли эта машина обрабатывать как плоскую, так и круглую проволоку для катушек реактора?
A: Да. ZPX1000 поддерживает двойную обработку круглой проволоки из меди/алюминия (0,3 ∼ 5,0 мм) и плоской проволоки (макс 5 × 12 мм).Проводный гид и система напряжения может быть быстро регулироваться, чтобы переключаться на различные спецификации провода, с высокой гибкостью производства.
Вопрос 2: Каково преимущество двухмоторного синхронного привода по сравнению с машинами с одним приводом?
A: Двухмоторный синхронный крутящий момент обеспечивает отсутствие смещения или потрясения железного ядра при высокой нагрузке и широкой обмотке.избегает отклонения провода и разрывов слоев, и значительно улучшает производительность высокоточных реакторных катушек.
Вопрос 3: Легко ли оборудование использовать для новых работников?
О: Оснащенный визуальным цветовым сенсорным экраном и программируемой функцией хранения рецептов, операция проста и интуитивно понятна. После простого обучения операторы могут завершить настройку параметров,Сохранение программ и работа с одним щелчком мыши, эффективно снижая зависимость от труда.
7. SEO метаописание
ZPX1000 программируемая автоматическая катушка реактора, мощность 4,4 КВт, скорость 0-160 об/мин, поддерживает медную/алюминиевую круглую и плоскую проволоку,высокоточный ПЛК-управление для промышленного производства катушек реактора.
