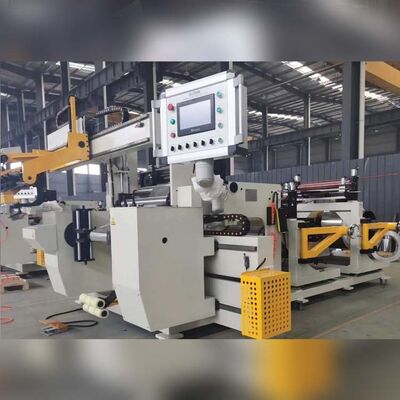

Автоматический намотчик реакторных катушек BRJ800-2-2 для медной и алюминиевой фольги
1. Обзор продукта
BRJ800-2-2 Автоматическая намоточная машина для медной фольги представляет собой высокоточный промышленный намоточный станок, специально разработанный для намотки реакторных катушек, трансформаторных катушек и различных индуктивных катушек низкого и среднего напряжения. Оптимизированная для промышленного массового производства, эта двухшпиндельная намоточная машина для фольги поддерживает одновременную намотку двух слоев фольги и изоляционной бумаги, совместима с обработкой как медной, так и алюминиевой фольги. Оснащенная профессиональной системой сварки TIG и интеллектуальной системой управления ПЛК, она обеспечивает стабильную работу, высокую однородность намотки и выдающуюся производственную эффективность, широко применяясь в производстве силового оборудования, новой энергетики, электротехники и смежных отраслях.В отличие от обычных однофункциональных намоточных устройств, намотчик реакторных катушек BRJ800-2-2 оснащен двумя размотчиками фольги и двумя размотчиками изоляции, что позволяет получать готовые двухслойные проводящие фольги и изоляционные конструкции за один проход. Благодаря плавному пуску, стабильной работе и высокому крутящему моменту, намоточная машина эффективно предотвращает деформацию фольги, смещение витков и дефекты рыхлого слоя, обеспечивая стабильное качество катушек при серийном производстве.
-
Широкая совместимость и индивидуальная настройка: Поддерживает ширину фольги от 200 мм до 800 мм, совместима с круглыми, прямоугольными и овальными формами катушек. Подходит для медной фольги толщиной 0,2–2,0 мм и алюминиевой фольги толщиной 0,3–3,0 мм, удовлетворяя разнообразные требования к производству катушек.
-
Интеллектуальное прецизионное управление: Оснащена системой полного автоматического управления ПЛК и системой фотоэлектрического выравнивания краев, обеспечивая точное позиционирование и безошибочную намотку. Диапазон счета охватывает 0–9999,9 витков, обеспечивая точный контроль количества витков намотки.
-
Стабильная и долговечная работа: Высокомощный намоточный двигатель мощностью 11 кВт обеспечивает стабильный высокий крутящий момент. Машина работает плавно благодаря плавному пуску и стабильной регулировке скорости (0–24 об/мин), без вибраций или внезапных остановок, защищая фольговые материалы от повреждений.
-
Интегрированная система сварки TIG: Встроенное профессиональное сварочное устройство TIG обеспечивает надежную, гладкую и красивую сварку выводов катушек, без холодной сварки или перелива припоя, гарантируя отличную электропроводность готовых катушек.
-
Прочная промышленная конструкция: Поддерживает максимальный вес катушки до 1000 кг, с модернизированной механической конструкцией для высокой нагрузки, подходит для длительного непрерывного промышленного производства.
3. Полные технические характеристики
Ниже приведены стандартные технические параметры автоматической намоточной машины для фольги BRJ800-2-2. Доступны индивидуальные размеры, скорости и функциональные конфигурации для удовлетворения индивидуальных производственных потребностей.
|
Наименование
|
Технические параметры
|
|
Модель продукта
|
BRJ800-2-2
|
|
Применяемый материал фольги
|
Медная фольга, Алюминиевая фольга
|
|
Диапазон ширины фольги
|
200 мм ~ 800 мм
|
|
Толщина медной фольги
|
0,2 мм ~ 2,0 мм
|
|
Толщина алюминиевой фольги
|
0,3 мм ~ 3,0 мм
|
|
Максимальный наружный диаметр готовой катушки
|
Ø800 мм
|
|
Форма катушки
|
Круглая, Прямоугольная, Овальная
|
|
Внутренний диаметр рулона фольги
|
Ø500 мм
|
|
Максимальный наружный диаметр рулона фольги
|
Ø1000 мм
|
|
Количество размотчиков фольги
|
2 комплекта (Ø480~520 мм)
|
|
Количество размотчиков изоляции
|
2 комплекта
|
|
Максимальный вес катушки
|
1000 кг
|
|
Мощность двигателя
|
11 кВт
|
|
Диапазон скорости намотки
|
0 ~ 24 об/мин
|
|
Система сварки
|
Сварка TIG
|
|
Система позиционирования
|
Фотоэлектрическое выравнивание краев
|
|
Система управления
|
Интеллектуальное управление ПЛК
|
|
Диапазон счета
|
0 ~ 9999,9 витков
|
4. Сценарии применения
Автоматическая намоточная машина для реакторных катушек BRJ800-2-2 профессионально разработана для производства средне- и крупногабаритных фольговых катушек, широко используется в производстве реакторных катушек и других электрических компонентов. Это предпочтительное обрабатывающее оборудование для заводов по производству электрооборудования, предприятий энергетического оборудования и производственных линий новой энергетики, подходящее как для индивидуального мелкосерийного производства, так и для стандартизированного крупномасштабного массового производства.
5. Преимущества продукта
По сравнению с традиционным ручным и одностанционным намоточным оборудованием, эта промышленная намоточная машина для фольги имеет очевидные конкурентные преимущества: она интегрирует подачу, намотку, позиционирование и сварку в одной машине, экономя этапы ручной работы и снижая затраты на рабочую силу. Интеллектуальное управление ПЛК реализует полную автоматическую работу всего процесса с низким уровнем отказов и высокой согласованностью производства. Высокомоментная стабильная намоточная структура обеспечивает компактную и аккуратную намотку катушек без зазоров или деформаций, эффективно улучшая электрические характеристики и срок службы готовых катушек.
Мета-описание
BRJ800-2-2 автоматический намотчик реакторных катушек, двухшпиндельная намоточная машина для медной и алюминиевой фольги со сваркой TIG, управлением ПЛК, скоростью 0-24 об/мин, нагрузкой до 1000 кг. Индивидуальное промышленное оборудование для намотки фольговых катушек для реакторных и трансформаторных катушек.
