Автоматический станок для намотки трансформаторных катушек ZPX400 | Намотчик медной и алюминиевой проволоки с сервоприводом
Мета-описание
Автоматический станок для намотки трансформаторных катушек ZPX400 оснащен сервоприводом для проволоки мощностью 750 Вт, высокой скоростью 200 об/мин, управлением ПЛК и ЧМИ. Подходит для намотки плоской и круглой медной/алюминиевой проволоки при производстве трансформаторов.
Обзор

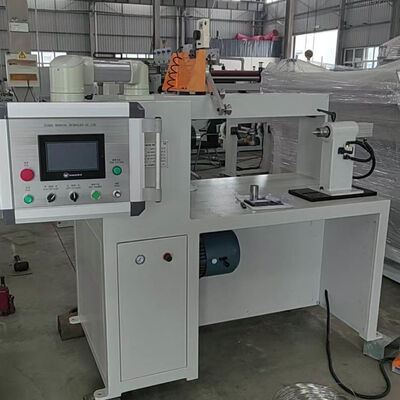

Автоматический станок для намотки трансформаторных катушек ZPX400 — это высокоточный промышленный станок для намотки проволоки, предназначенный для профессионального производства трансформаторов. Созданный для универсальности и стабильности, этот автоматический намотчик медной проволоки поддерживает намотку как круглой, так и плоской медной и алюминиевой проволоки, охватывая широкий спектр требований к производству трансформаторных катушек для силовых, распределительных и электронных трансформаторов.Оснащенный прецизионным сервоприводом для проволоки мощностью 750 Вт, станок для намотки катушек обеспечивает точное, стабильное расположение проволоки при высокоскоростной работе, эффективно избегая перекрытия проволоки и беспорядочной намотки. С максимальным ходом поперечного перемещения 400 мм станок для намотки катушек вмещает катушки с максимальной высотой намотки 400 мм. Используя передовое управление ПЛК и интуитивно понятный сенсорный экран ЧМИ, оборудование реализует бесступенчатое регулирование скорости, точный подсчет витков и установку параметров одним щелчком мыши, значительно снижая сложность эксплуатации и повышая стабильность производства. Оснащенный соответствующей пневматической системой и управлением педалью, он обеспечивает гибкую, трудосберегающую и безопасную долгосрочную промышленную эксплуатацию.
Ключевые особенности и технические преимущества
-
Совместимость с двумя типами проволоки: Полностью применим для намотки плоской и круглой проволоки, поддерживает как медные, так и алюминиевые материалы для удовлетворения разнообразных потребностей производства трансформаторов.
-
Прецизионный сервопривод для проволоки: Серводвигатель мощностью 750 Вт управляет направляющей проволоки для стабильного поперечного перемещения; минимальный шаг разведения достигает 0,01 мм, обеспечивая аккуратное и равномерное расположение катушки без отклонения проволоки.
-
Высокоскоростная и стабильная работа: Основной намоточный двигатель мощностью 2,2 кВт поддерживает регулируемую скорость до 200 об/мин. Бесступенчатое регулирование скорости позволяет гибко подбирать скорость для различных спецификаций проволоки.
-
Интеллектуальное управление ПЛК + ЧМИ: Цифровая система управления с функцией точного 5-разрядного счетчика обеспечивает точное количество витков намотки и стабильный выход продукции; сенсорная панель позволяет легко и эффективно регулировать параметры.
-
Гуманный и безопасный дизайн: Оснащен пневматической вспомогательной системой и ножным переключателем для работы без рук, повышая эффективность работы и безопасность эксплуатации при массовом производстве.
-
Прочная промышленная конструкция: Треугольная поддержка задней бабки повышает общую стабильность; разумная конструкция центральной высоты адаптируется к различным приспособлениям для катушек и производственным средам.
Быстрые детали продукта
-
Мощность основного двигателя: 2,2 кВт для стабильной намотки с высоким крутящим моментом
-
Максимальная рабочая скорость: 200 об/мин для высокоэффективной намотки
-
Основная система управления: Интеллектуальное управление ПЛК + сенсорный экран ЧМИ
-
Обрабатываемый объект: Плоская и круглая проволока (медь / алюминий)
-
Вспомогательная система: Пневматическая вспомогательная система + управление педалью
-
Функция точности: Точный 5-разрядный счетчик витков
Полные технические параметры
Ниже приведены стандартные спецификации автоматического станка для намотки трансформаторных катушек ZPX400. Все технические параметры могут быть настроены в соответствии с фактическим производством заказчика и требованиями к обработке катушек.
|
Параметр спецификации
|
Технические данные
|
|
Центральная высота станка
|
900 мм
|
|
Конструкция задней бабки
|
Треугольная опора (стабильная нагрузка)
|
|
Мощность намоточного двигателя
|
2,2 кВт
|
|
Диапазон рабочих скоростей
|
0 ~ 200 об/мин
|
|
Режим регулирования скорости
|
Бесступенчатое регулирование скорости
|
|
Система управления
|
ПЛК + сенсорный экран ЧМИ
|
|
Максимальная спецификация плоской проволоки
|
2,0 мм × 8,0 мм
|
|
Диапазон диаметров круглой проволоки
|
Ø0,3 мм ~ Ø4,0 мм
|
|
Максимальная высота намотки
|
400 мм
|
|
Максимальный диаметр вращения
|
500 мм
|
|
Минимальный шаг разведения
|
0,01 мм (высокоточная укладка проволоки)
|
|
Функция подсчета
|
5-разрядный точный подсчет
|
|
Диапазон подсчета витков
|
0 ~ 9999,9 витков
|
|
Мощность двигателя направляющей проволоки
|
Серводвигатель 750 Вт
|
|
Длина поперечного перемещения направляющей проволоки
|
400 мм
|
Диапазон применения
Автоматический станок для намотки катушек ZPX400 широко используется для намотки различных трансформаторных катушек, включая силовые трансформаторы, распределительные трансформаторы, электронные трансформаторы и индукционные катушки. Он подходит для прецизионной серийной намотки плоской и круглой медной/алюминиевой проволоки, служа надежным оборудованием для обработки сердечников на предприятиях по производству трансформаторов.
Часто задаваемые вопросы
В: Какие типы проволоки может обрабатывать этот станок для намотки? О: Он поддерживает как круглую, так и плоскую проволоку из меди и алюминия, охватывая диаметр круглой проволоки 0,3-4,0 мм и максимальный размер плоской проволоки 2,0 × 8,0 мм.
В: Регулируется ли скорость намотки? О: Да, он использует бесступенчатое регулирование скорости с регулируемым диапазоном 0-200 об/мин, соответствующим различной толщине проволоки и требованиям процесса намотки.
В: Может ли станок обеспечить аккуратное расположение проволоки? О: Оснащенный сервоприводом для проволоки мощностью 750 Вт с минимальным шагом 0,01 мм, он обеспечивает сверхточную укладку проволоки и равномерную намотку катушки.
