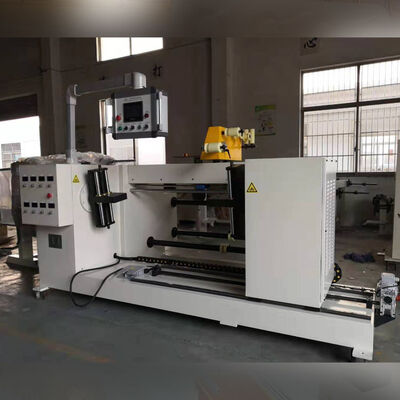

Автоматическая горизонтальная машина для намотки катушек ZPX1000 для производства катушек реактора

Обзор продукта

Автоматическая машина для намотки рулонов ZPX1000профессиональная горизонтальная намоточная машина, предназначенная для производствакатушки реактора и другие электроиндуктивные компоненты. Машина для намотки катушек специально разработана для намоткимедная проволока и алюминиевая проволока, включая круглую и плоскую проволоку, непосредственно на железный сердечник с высокой точностью и эффективностью.Оборудованная полностью автоматической системой управления, двойным зажимным патроном, направляющей для проволоки с сервоприводом и системой управления ПЛК, машина для намотки катушек реактора ZPX1000 обеспечивает стабильную производительность намотки, точное позиционирование проволоки и стабильное качество катушки.Этот автоматический намотчик рулонов широко используется производителями реакторов и электрооборудования, которым требуется надежная автоматизация, точный контроль намотки и повышение эффективности производства.

Ключевые особенности и преимущества

Полностью автоматическая система намотки катушек реактора

Автоматическая машина для намотки рулонов ZPX1000 оснащена современной системой управления ПЛК с удобным интерфейсом сенсорного экрана. Операторы могут легко устанавливать параметры намотки, контролировать состояние производства и эффективно выполнять процесс намотки.Автоматический режим работы снижает количество ошибок, допускаемых вручную, и повышает стабильность производства.

Высокоточная система направляющих проволоки

Направляющая проволоки приводится в движение специальным серводвигателем, обеспечивающим точный контроль движения во время процесса намотки. Превосходный отклик при запуске и остановке обеспечивает точное расположение проводов и однородность слоев катушки.Минимальный шаг разбрасывания может достигать0,01 мм, что делает машину подходящей для высокоточного изготовления катушек реактора.

Двойная конструкция привода патрона

Станок оснащен двумя патронами для надежного зажима железного сердечника. Две системы привода управляются одним или двумя двигателями, что обеспечивает сбалансированный выходной крутящий момент и стабильное вращение сердечника.Такая конструкция повышает точность намотки и предотвращает неравномерное формирование катушки во время работы.

Широкий диапазон применения проволоки

Автоматическая машина для намотки катушек ZPX1000 подходит для намотки:

• Круглая медная проволока
• Круглая алюминиевая проволока
• Плоский медный провод
• Плоская алюминиевая проволока

Он может обрабатывать круглую проволоку диаметром отот 0,3 мм до 5,0 мми плоские провода до5×12 мм, отвечающий различным требованиям производства катушек реакторов и трансформаторов.

Высокая эффективность и стабильная производительность

При максимальной скорости намотки160 об/мини мощныйОбмоточный двигатель мощностью 4,4 кВт, машина обеспечивает эффективное производство при сохранении стабильного качества намотки.

Система автоматического подсчета позволяет операторам заранее задавать необходимые обороты и точно отслеживать ход намотки.

Технические характеристики

Следующие характеристики относятся к стандартной конфигурацииАвтоматическая машина для намотки катушек реактора ZPX1000. Доступны индивидуальные решения в соответствии с различными конструкциями катушек и производственными требованиями.

Приложения

Автоматическая машина для намотки рулонов ZPX1000 широко используется для производства:

• Катушки реактора
• Змеевики реактора сухого типа
• Компоненты электрической обмотки
• Компоненты энергетического оборудования

Это идеальное решение для производителей электротехники, которым требуется автоматизированное и высокоточное производство обмотки катушек.

Принцип работы

Машина для намотки катушки реактора ZPX1000 работает, фиксируя железный сердечник между двумя патронами и вращая сердечник с помощью системы привода. Во время вращения направляющая для проволоки с сервоуправлением точно подает медную или алюминиевую проволоку на сердечник в соответствии с заданными параметрами намотки.Система управления ПЛК управляет скоростью намотки, перемещением направляющей проволоки, подсчетом витков и автоматическими рабочими процессами. Это обеспечивает равномерное расположение проводов, точные размеры катушек и стабильные электрические характеристики.

Почему стоит выбрать автоматическую намоточную машину ZPX1000?

• Полностью автоматическая работа под управлением ПЛК.
• Разработан специально для производства змеевиков реакторов.
• Подходит для намотки медных и алюминиевых проводов.
• Поддерживает применение круглых и плоских проводов
• Высокоточная система направляющих с сервоприводом
• Двойной привод патрона обеспечивает стабильную намотку.
• Максимальная вместимость рулона до 1000 кг.
• Сенсорный экран для легкого управления
• Настраивается в соответствии с требованиями заказчика

Часто задаваемые вопросы

Вопрос 1: Какую продукцию можно производить с помощью намоточной машины ZPX1000?

А:Машина для намотки катушек ZPX1000 в основном используется для производства катушек реактора и других аналогичных изделий для электрической обмотки.

В2: Какие типы проволоки можно наматывать на этой машине?

А:Машина может наматывать как медную, так и алюминиевую проволоку, включая круглую и плоскую проволоку.

В3: Каков максимальный размер провода, поддерживаемый этим аппаратом?

А:Он может обрабатывать круглую проволоку диаметром от 0,3 мм до 5,0 мм и плоскую проволоку размером до 5×12 мм.

В4: Процесс намотки полностью автоматический?

А:Да. В машине используется управление ПЛК, управление с помощью сенсорного экрана, автоматический подсчет и позиционирование направляющей проволоки с сервоприводом.

В5: Можно ли настроить машину?

А:Да. Машину можно настроить в соответствии с размерами катушки, характеристиками проволоки, производственными требованиями и стандартами напряжения.
