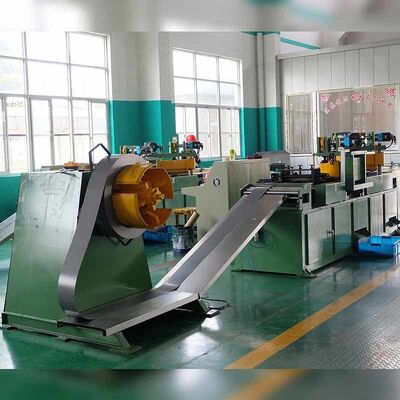

HJX400-LLB Step Lap Transformer Core Cutting Machine с 0,02 мм режущей резкой и скоростью подачи 120 м/мин

1 комплект
MOQ
лично переговорить
цена
HJX400-LLB Step Lap Transformer Core Cutting Machine с 0,02 мм режущей резкой и скоростью подачи 120 м/мин
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Название продукта: автоматы для резки ядра
Режим резки: резка шагового круга
Толщина резки: 0,23 | 0.35mm
Ширина резки: 40 | 400mm
Скорость подачи: 0 | 120m/min
Гарантийный срок: 12 месяцев
Резать картавить: меньше чем 0.02mm
Общая мощность: 15 кВт
Выделить:

Кремниевая стальная трансформаторная режущая машина для резки ядра

,

режущая линия для резки ядра трансформатора

,

HJX400-LLB
Основная информация
Место происхождения: Китай
Фирменное наименование: STT
Сертификация: CE
Номер модели: HJX400-LLB
Оплата и доставка Условия
Упаковывая детали: Мореходная упаковка
Время доставки: 90 дней
Условия оплаты: Т/Т, Л/К
Поставка способности: 100 комплектов в год
Характер продукции
HJX400-LLB Силиконовая стальная резка на длину линии шаговой трансформаторной резки
Введение продукта

Машина для резки трансформаторного ядра HJX400-LLB - это профессиональное и высокоточное оборудование для обработки, предназначенное для резки кремниевой стали.Он специально разработан для резки силиконовых стальных полос для изготовления основных ступеней и узлов трансформаторных ядер.

Оснащенная зрелой системой управления PLC и интерфейсом HMI между человеком и машиной, машина имеет интуитивно понятную работу и интеллектуальное управление.позволяет точно обрабатывать ступенеобразовательные ножки и иконыБлагодаря стабильной производительности и простой работе, он отвечает требованиям высокой точности производства трансформаторных ядер.

Основные компоненты
  • Гидравлический декоиллер
  • Устройство наклоненного питания
  • Ударная установка
  • Устройство для стрижки
  • Платформа выхода
  • Система регулировки ширины
  • Пневматическая система
  • Электрическая система управления
Технические параметры

Ниже приведены стандартные технические характеристики трансформаторной режущей машины HJX400-LLB.

Параметр Спецификация
Пропускная способность разворачивающейся катушки двойного конца 1000 кг на конец
Внутренний диаметр сырой катушки Φ500 мм
Максимальный внешний диаметр сырой катушки Φ1200 мм
Виды резки +45°, -45° и треугольная резка
Применимая толщина резки 00,23 ~ 0,35 мм
Диапазон ширины резки 40 ~ 400 мм
Диапазон длины резки 350 ~ 9999 мм
Диаметры перфорации Φ10mm, Φ14mm, Φ22mm (заменяемые штампы)
Максимальная скорость подачи 120 м/мин
Точность угла резки ± 0,05°
Точность резки длины ±0,10 мм
Уменьшение высоты бура ≤ 0,02 мм
Установленная мощность 15 кВт
Обзор оборудования
Cut to length line HJX400-LLB side view showing transformer core cutting machine
Рисунок 1: Срез по длине HJX400-LLB


Cut to length line HJX400-LLB coil dereeler component
Рисунок 2: Вырезать на длину линию HJX400-LLB


Transformer core cutting machine operational view


Transformer automatic core cutting machine for silicon steel cut to length line


Two cutting two punching power transformer automatic core cutter 11kw


Automatic step lap transformer core cutting machine with two cutting two punching


Transformer core cutting machine detailed component view


Transformer manufacturing equipment operational setup


Transformer winder company products and services
