Трансформаторная катушка с нагрузкой на масло HV и LV

HV и LV, погруженные в масла винтера Трансформаторная катушка

Описаниеиз трансформаторной намотки ZPX1200

Трансформаторная катушка намотки ZPX1200 является профессиональной тяжелой медной или алюминиевой проволоки намотки и в основном используется для намотки масла погруженных катушек трансформатора и других аналогичных продуктов.Трансформатор катушки обмотки машины с максимальной шириной обмотки 1200 мм. Трансформаторная катушка обмотки оборудована проволочным проводником для прокладки проволоки. Сервомотор используется для привода проволочного проводника, что гарантирует точность и надежность.С HMI и системой управления PLC, трансформатор катушки обмотки машины может быть использована очень легко.

Основные компонентыиз трансформаторной катушкиZPX1200

1Главный кадр.

2Установка намотки

3Автоматическое устройство прокладки проволоки

4Изоляционный декоиллер

5. Электронная система управления

6Пневматическая система

Технические параметрыиз трансформаторной катушкиZPX1200

Типичные стандартные спецификации трансформаторной намотки ZPX1200 показаны ниже, однако намотка намотки также может быть изготовлена по запросу.

Высота центра: 900 мм

Длина винта: 1500 мм

Максимальная ширина обмотки: 1200 мм

Мощность наворота: 5,5 кВт

Скорость намотки: 0 ~ 80 оборотов в минуту

Максимальный размер плоской проволоки: 5х12 мм

Диаметр круглой проволоки: Ø0,3 - 5,0 мм

Макс. Оконченная катушка: Ø800 мм

Максимальная грузоподъемность: 700 кг

Режим подсчета: 5-значный подсчет,

Счет диапазона поворота: 0 ~ 9999.9

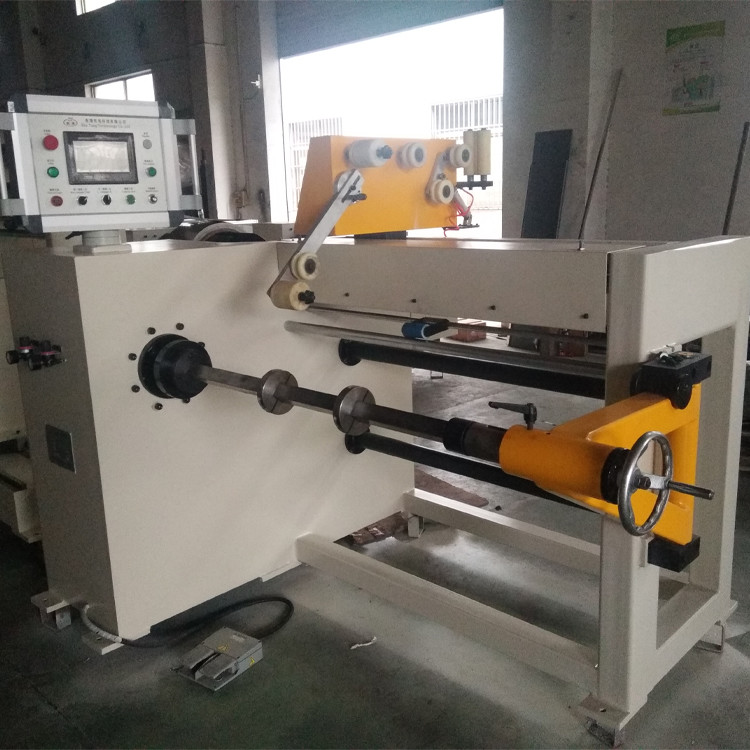

Рисунок 1: Передний вид трансформаторной намотки ZPX1000

Рисунок 2: Трансформатор катушки обмотки машины ZPX1000 провода
