Описание машины для продольной резки ZJX1250

Станок для продольной резки ZJX1250 — это специальный продольно-резательный станок, который используется для резки листа из кремнистой стали на полосы разной ширины.Эти нарезанные полосы могут быть разрезаны на внешние опоры сердечника трансформатора, центральные опоры, ярмо VN и т. д. Скорость продольной резки сердечника можно регулировать в соответствии с потребностями.Машина для продольной резки стержней оснащена шестью комплектами ножей, что позволяет машине продольной резки разрезать пять полос одновременно.Однако резцы также могут быть добавлены по запросу для изготовления большего количества полос с меньшей шириной полос.Машина для продольной резки стержней отличается высокой степенью автоматизации, простотой в эксплуатации и т.д.


Краткие сведения о продольно-резательной машине ZJX1250

• Диапазон расширения разматывателя Ø470 ~ 520 мм
• Ширина листа 500 ~ 1250 мм
• Толщина листа 0,15 ~ 0,6 мм
• 6 комплектов фрез
• Скорость подачи 120 м/мин.
• Мощность двигателя 46кВт


Основные компоненты продольно-резательной машины ZJX1250


1. Тележка для загрузки и выгрузки материала

2. Разматыватель

3. Приемник материала

4. Подвижное направляющее устройство

5. Разрезное устройство

6. Виндер

7. Гидравлическая станция и пневматическая система

8. Электрический шкаф управления и консоль


Основные параметры продольно-резательного станка ZJX1250

Типовые стандартные характеристики стержневого станка ZJX1250 показаны ниже, однако стержневой станок также может быть изготовлен по запросу.

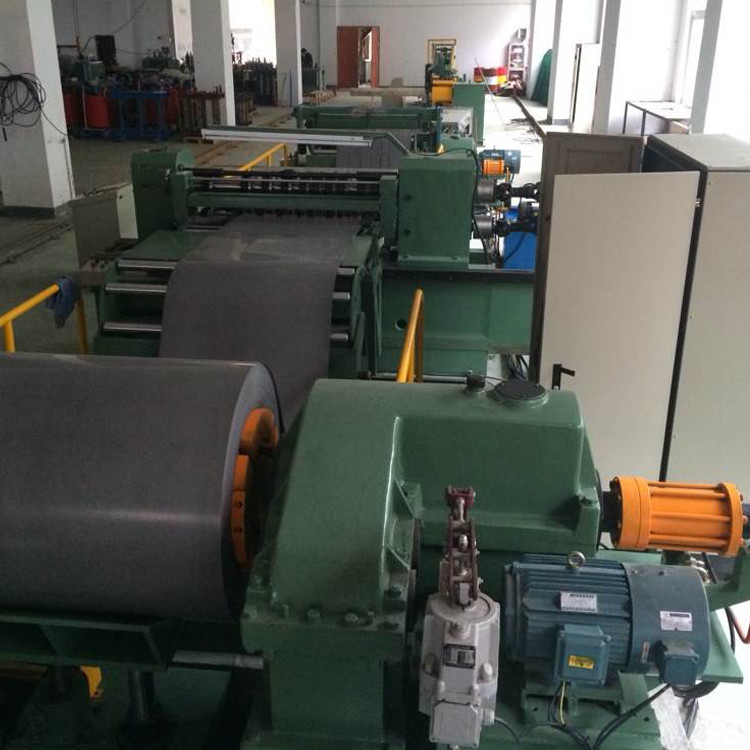

Рис. 1: Машина для продольной резки ZJX1250, вид спереди


Рис. 2: Намоточный станок для продольной резки ZJX1250
