Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | машина замотки фольги трансформатора | Функция: | обматывая катушка фольги |
|---|---|---|---|
| Мотор замотки: | 15KW | Обматывая скорость: | 18 rpm |
| Толщина фольги Cu: | 0,2 | 2.0mm | Толщина фольги Al: | 0,3 | 3.0mm |
| Deburring блок: | Наборы 1 | Блок чистки: | Наборы 1 |
| Выделить: | Одна машина замотки фольги трансформатора слоя,Сухой тип моталка фольги меди трансформатора,Машина замотки фольги трансформатора 1 слоя |
||
Один слой 1400 ширины меди фольги прокладки mm типа машины моталки сухого замотки фольги трансформатора
Описание машины замотки BRJ1400 фольги трансформатора
Машина замотки BRJ1400 фольги трансформатора главным образом использована для того чтобы обмотать тип катушки фольги трансформатора и другие подобные продукты низшего напряжения сухой. Проводник фольги может быть медная или алюминиевая прокладка. Этот вид машины замотки фольги трансформатора, т.е. láminas de aluminio Máquina de bobinado de, может отрегулировать один слой проводника фольги и один или два слой материала изоляции, как бумага или подобный материал. Машину замотки фольги трансформатора можно использовать для того чтобы обмотать фольгу с максимальной шириной 1400mm. С блоком TIG, машина замотки фольги трансформатора может сварить фольгу с шинопроводом совместно. Автоматическое выравнивание края фольги убеждается что края катушки прямы и ровны обматывая. С системой управления PLC, легко привестись в действие машину замотки фольги трансформатора через экран касания.
Главные компоненты машины замотки BRJ1400 фольги трансформатора
1. Большая ЭВМ
2. Обматывая блок
3. Decoiler фольги
4. Decoiler изоляции
5. Конц-заполняя фидер прокладки
6. Очищая система
7. Резать систему
8. Система фольги deburring
9. Система выравнивания края
10. Блок автоматной сварки
11. Электронная система управления
12. Пневматическая система
Технические параметры машины замотки BRJ1400 фольги трансформатора
Типичные стандартные технические условия машины замотки BRJ1400 фольги трансформатора показаны ниже, однако, машину замотки фольги трансформатора можно также изготовить как спрошенный.
| Осевая длина (ширина фольги): | 1,400mm |
| Максимальн Законченн Свертывать спиралью OD.: | 1,000mm |
| Законченная форма катушки: | овальный, круглый и прямоугольный, etc. |
| Материал фольги проводника: | Медь или алюминий |
| Проводниковый материал OD.: | Ø1,000mm, максимум |
| Удостоверение личности проводникового материала: | Ø500mm |
| Номер Decoiler фольги: | 1 ПК |
| Диаметр Decoiler фольги: | регулируемый ряд Ø400 | 520mm |
| Максимальн Свертывать спиралью Вес: | 1,500KG |
| Обматывая размер дорна: | 80×80×1750 mm |
| Сваривая режим: | TIG |
| Резать режим: | Электрические ножницы диска |
| Номер Decoiler изоляции: | 2 ПК |
| Максимальная изоляция материальный OD.: | Ø400mm |
| Удостоверение личности изоляции материальное: | Ø76mm |
| Конц-заполняя фидер прокладки: | 8 ПК |
| Система выравнивания края: | Светоэлектрический воспринимать |
| Электронная система управления: | PLC |
| Пользовательский интерфейс: | (254mm) экран касания 10inch |
| Считающ повороты выстраивают в ряд: | 0 | 9999,9 |
| Полный вес: | 7000Kg |
| Размер (LxWxH): | 4500 x 2850 x 2500mm |

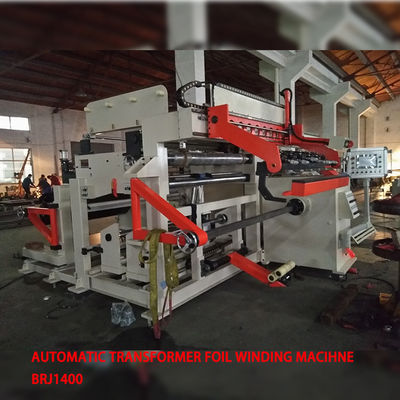

Смоква 1: Вид спереди машины замотки BRJ1400 фольги трансформатора
Смоква 2: Взгляд задней части машины замотки BRJ1400 фольги трансформатора
