Описание машины замотки BRJ800-2 фольги трансформатора

Машина замотки BRJ800-2 фольги трансформатора главным образом использована для обматывать медную или алюминиевую прокладку с максимальной шириной 800mm, которая может сделать брошенную катушку трансформатора смолы. Машина замотки фольги трансформатора может отрегулировать один или два слой фольги и один или два слой бумаги изоляции. С мотором 15kw, машина замотки фольги обеспечивает большой вращающий момент для того чтобы обмотать фольгу с максимальной шириной 800mm. Блок заварки TIG также принят для того чтобы сварить медный бар или алюминиевый бар с медной фольгой или алюминиевой фольгой совместно. С экраном касания, очень легко привестись в действие машину замотки фольги.

Быстрые детали машины замотки BRJ800-2 фольги трансформатора

1) 2 dereelers фольги

2) 2 dereeleres бумаги изоляции

4) фидер прокладки Конц-заполнения

5) Блок чистки

6) Deburring блок

7) Система выравнивания края

8) Блок заварки TIG

Технические параметры машины замотки BRJ800-2 фольги трансформатора

Типичные стандартные технические условия машины замотки BRJ800-2 фольги трансформатора показаны ниже, однако эти можно легко доработать как спрошено.

• Максимальная ширина 800mm фольги
• Тип медная фольга или алюминиевая фольга фольги
• Диаметр 500mm крена фольги внутренний (опционный)
• Диаметр 1000mm крена фольги наружный (опционный)
• ПК 2 dereeler фольги
• Длина 850mm dereeler фольги
• Ряд 420 до 520mm dereeler фольги расширяя
• Размер 80x80x1150mm вала замотки
• Резать резец завальцовки режима
• ПК 2 dereeler изоляции
• Диаметр 400mm максимальной бумаги изоляции наружный
• Диаметр 76mm бумаги изоляции внутренний
• Длина 850mm dereeler изоляции
• Воспринимать выравнивания края светоэлектрический
• PLC системы управления
• Экран касания HMI
• Мотор замотки 15kw
• Максимальная обматывая скорость 18rpm

Упаковка и грузить

Мореходная упаковка и один 40 футов контейнера для грузить.

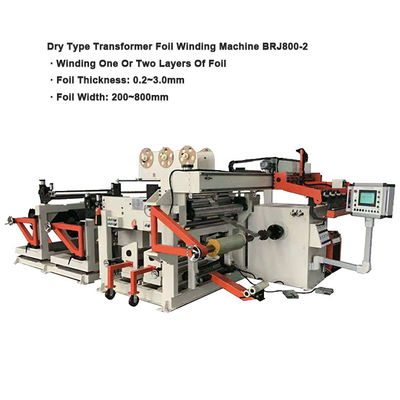

Смоква 1: Вид спереди машины замотки BRJ800-2 фольги трансформатора

Смоква 2: Взгляд со стороны машины замотки BRJ800-2 фольги трансформатора
