Автоматический масляный бак трансформатора гофрировал ребро формируя ребра машины 4/минуту

Автоматический трансформатор с резервуаром для маслас очерёженными плавникамиформированиемашины

Описание формовочной машины BWX1600-400

Машина для изготовления волнистых плавников состоит из блока формирования плавников, блока сварки плавников, декоиллера и маслоохладителя.Машина для формирования волнистых плавников специально разработана для изгиба стальной пластины для изготовления волнистых плавниковМашина может сгибать пластину между плавниками или в конце пластины, что может сэкономить время сборки и сварки волнового резервуара, тем временем снижая риск утечки.

Основные компоненты гофрированных плавниковФормаУстройство BWX1600-400

• Декоиллер
• Устройство для формирования плавников
• Устройство для сварки плавников
• Нефтяной охладитель

Главныйпараметры гофрированных плавниковФормаУстройство BWX1600-400:

1Ширина катушки из необработанной стали: 300-1600 мм
2. толщина стали 0,5 ~ 1,75 мм
3. высота плавника 100-400 мм
4Расстояние между плавниками: 45-80 мм
5. декоиллер: механическое расширение, вместимость 5 тонн
6. гидравлическая станция, 35-30MPA
7Система управления ПЛК

8. рабочая скорость: 3 ~ 4 плавника/мин

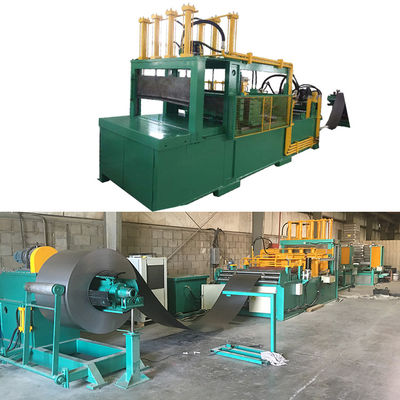

Рисунок 1:Устройство для формования канаток BWX1600-400

Рисунок 2: Машина для сформирования волнистых плавников BWX1600-400 сварочная машина
