Имя: | машина замотки фольги трансформатора | Применение: | обматывая катушка прокладки |
---|---|---|---|
Мотор замотки: | 22kW | Обматывая скорость: | 18 rpm |
Толщина прокладки Cu: | 0.2 - 2.0mm | Толщина прокладки Al: | 0.3 - 3.0mm |
Deburring блок: | 2 набора | Блок чистки: | 2 набора |
Выделить: | машина замотки фольги трансформатора низшего напряжения 18 rpm,моталка катушки трансформатора 18 rpm,Машина замотки фольги трансформатора STT 22kw |
Машина замотки фольги трансформатора низшего напряжения оборудования индустрии электричества автоматическая
Описание машины замотки BRJ1400-2 фольги трансформатора
Машина замотки BRJ1400-2 фольги трансформатора LV главным образом использована для того чтобы обмотать тип катушки фольги трансформатора и другие подобные продукты низшего напряжения сухой. Проводник фольги может быть медная или алюминиевая прокладка. Этот вид машины замотки фольги трансформатора может отрегулировать один или два слой проводника фольги и один или два слой материала изоляции, как бумага или подобный материал. Машина замотки фольги трансформатора может обмотать фольгу с максимальной шириной 1400mm. Со сварочным аппаратом и охладителем TIG, машина замотки фольги трансформатора может сварить фольгу с шинопроводом совместно. Автоматическое выравнивание края фольги убеждается что края катушки прямы и ровны обматывая. Система управления основана на PLC. Легко привестись в действие машину замотки фольги трансформатора через экран касания.
Главные компоненты машины замотки BRJ1400-2 фольги трансформатора
1. Большая ЭВМ
2. Обматывая блок
3. Decoiler фольги
4. Decoiler изоляции
5. Конц-заполняя фидер прокладки
6. Очищая система
7. Резать систему
8. Система фольги deburring
9. Система выравнивания края
10. Блок автоматной сварки
11. Электронная система управления
12. Пневматическая система
Технические параметры машины замотки BRJ1400-2 фольги трансформатора
Типичные стандартные технические условия машины замотки BRJ1400-2 фольги трансформатора показаны ниже, однако, машину можно также изготовить как спрошенный.
Осевая длина (ширина фольги): | 1,400mm |
Максимальн Законченн Свертывать спиралью OD.: | 1,000mm |
Законченная форма катушки: | овальный, круглый и прямоугольный, etc. |
Материал фольги проводника: | Медь или алюминий |
Проводниковый материал OD.: | 1,000mm |
Удостоверение личности проводникового материала: | 500mm |
Номер Decoiler фольги: | 2 ПК |
Диаметр Decoiler фольги: | регулируемый ряд 400-520mm |
Максимальн Свертывать спиралью Вес: | 2,500KG |
Обматывая размер дорна: | 80×80×1750 mm |
Сваривая режим: | TIG |
Резать режим: | Электрические ножницы диска |
Номер Decoiler изоляции: | 2 ПК |
Максимальная изоляция материальный OD.: | 400mm |
Удостоверение личности изоляции материальное: | 76mm |
Конц-заполняя фидер прокладки: | 8 ПК |
Система выравнивания края: | Светоэлектрический воспринимать |
Электронная система управления: | PLC |
Пользовательский интерфейс: | (254mm) экран касания 10inch |
Считающ повороты выстраивают в ряд: | 0 - 9999,9 |
Полный вес: | 8000Kg |
Размер (L*W*H) | 5800*2850*2500mm |

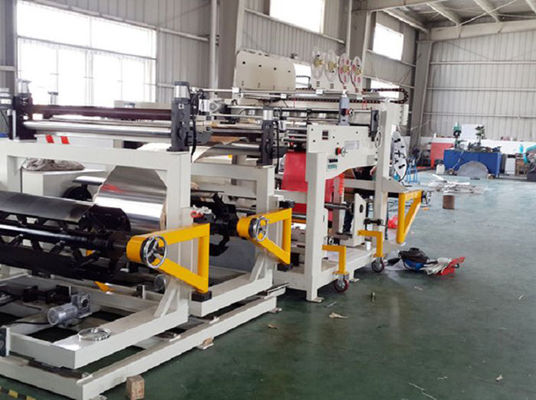

Смоква 1: Вид спереди машины замотки BRJ1400-2 фольги трансформатора

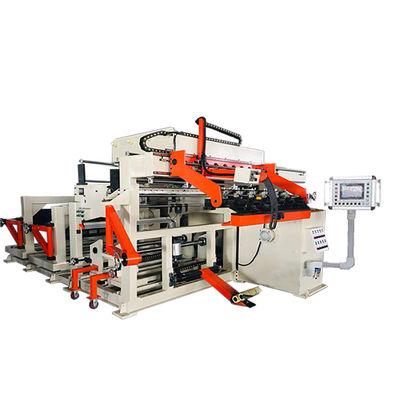

Смоква 2: Взгляд задней части машины замотки BRJ1400-2 фольги трансформатора
