Подробная информация о продукте:
Оплата и доставка Условия:
|
Имя: | Машина для намотки катушек | Функция: | обматывая катушка провода |
---|---|---|---|
Ширина обмотки: | 0 -2500 мм | Обматывая скорость: | 0-200 rpm |
Проводник провода: | провод cu или al | Размер провода: | 0.3- 3,0 мм |
Цвет: | Настраиваемый | Гарантия: | 12 месяцев |
Выделить: | Машина замотки 200 rpm катушки трансформатора,машина замотки трансформатора 3.0mm,машина замотки катушки трансформатора 2500mm |
Медный проволочный обмотчик станковой трансформатор Автоматическая обмотка катушек
Введениеиз автоматической намотки катушек ZPX2500
Машина ZPX2500, использующая автоматическую технологию прокладки и натяжения проволоки, особенно подходит для намотки различных форм катушек.Эти катушки можно использовать в трансформаторах.Автоматическая катушная намотка оборудована главным намотным мотором, автоматическим устройством прокладки проволоки, изоляционным устройством слоя, пневматической системой,Система управления на основе ПЛК, и сервомоторы, и т. д. Автоматическая катушка обмотки имеет медленное начало, плавный ход, высокую автоматизацию, полные функции и сильную тягу, и т. д.
Основные компонентыиз автоматической намотки катушек
1Главный кадр.
2Установка намотки
3Автоматическое устройство прокладки проволоки
4Изоляционный декоиллер
5. Электронная система управления
6Пневматическая система
Технические параметрыиз автоматической намотки катушек
Типичнаяспецификация тандарас изАвтоматическая катушная обмоткаZPX2500 приведены ниже, однако этиможет бытьлегкоизмененныйКак вы просили.
Высота наземного отвода: | 1000 мм |
Размер вала: | 50х50х1500 мм |
Номер изоляционного декоиллера: | 1 шт. |
Мощность наворота: | 7.5 кВт |
Скорость намотки: | 0-200 оборотов в минуту |
Передвижной диапазон хвостового скота: | 800-2500 мм |
Регулирование скорости: | регулирование скорости без шагов |
Диаметр круглой проволоки: | 00,3-4,0 мм |
Максимальная высота готовой катушки: | 2500 мм |
Максимальный вращающийся диаметр: | 800 мм |
Максимальная масса катушки: | 500 кг |
Автоматическая прокладка проводов: | Минимальная ширина: 0,01 мм. |
Режим подсчета: | Пятизначный подсчет |
Макс. Переворачивает предварительно установленный номер: | 9999.9 |
Диапазон подсчета: | 0 - 9999.9 |

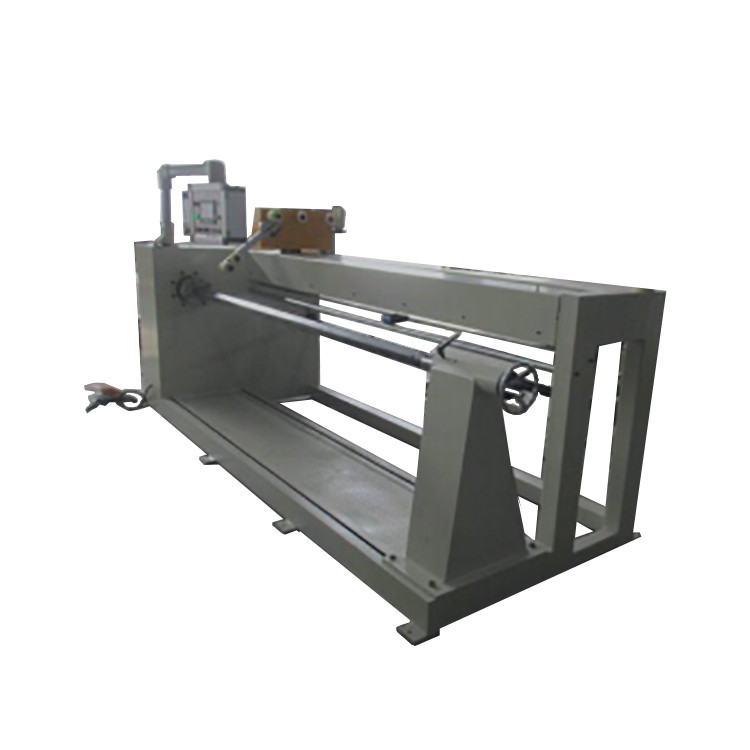

Рисунок 1: Полный вид автоматической катушечной обмотки ZPX2500

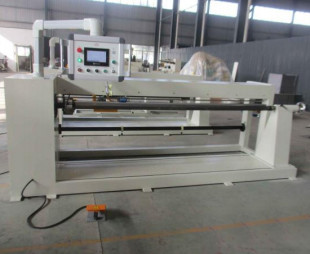

Рисунок 2: Боковый вид автоматической катушки ZPX2500
